Sachs Orbit, H 10100 10gang, H 12100 12gang
Sachs Orbit HT, H12120 12gang, mit Trommelbremse

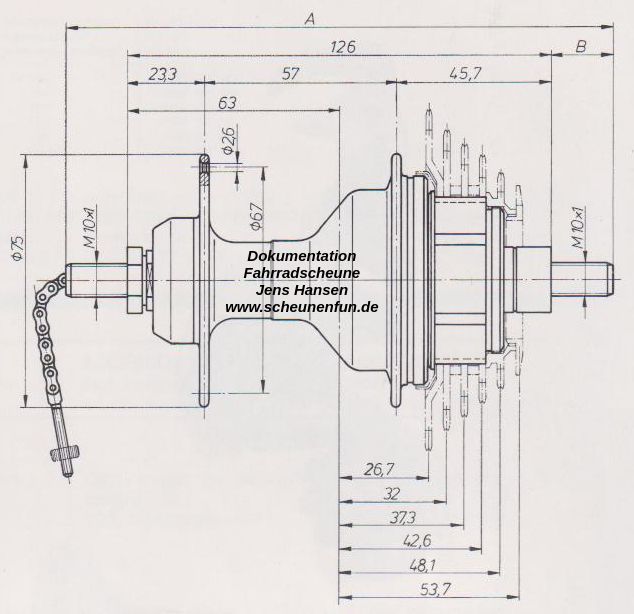

Hauptabmessungen, technische Daten:

hauptabmessung-commander-orbit-12gang-nabe

Teile-Listen und Infomaterial von Sachs .

Erstausgabe Orbit BJ81, noch mit Kettchen fuer Schraubhuelse.
Das Kettchen wurde spaeter modifiziert und ist identisch zur Penta H5111 links.
Mit nur einem Ritzel auch als Zweigang fahrbar.




commander-orbit-unterscheidungen.mp4

Urspruenglich geht aus dem Video hervor, die Achse von H 12100 zu H 12120 waere kompatibel.
Das ist falsch, obwohl Sachs identische Nummern gelistet hat.



Diese Nabe war in den 80er Jahren wegweisend fuer die Kombi Nabe-Kettenschaltung.
Die "Goldorbit" ist und bleibt Legende, sie wurde Orbit-Super-Nabe genannt.
Gehaertetes Plantengetriebe, Chrom-Molybdaen-Achse, damit sind Weltreisen gemacht worden
Die Nachfolgenaben werden noch immer in hochwertigen Reiseraedern verbaut.
Behauptungen, das Prinzip haette sich nicht durchgesetzt, mir wurscht.
Ich gebe Hilfe zur Selbsthilfe fuer die Orbit.



Ersatzteilpreise bei Reparatur/Revision:

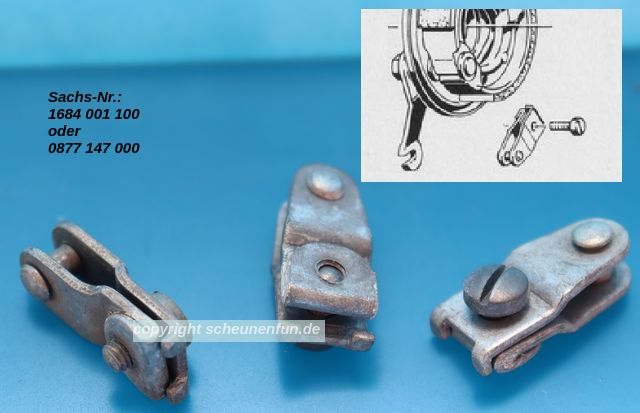

bowdenzug-gabelstueck-sachs-trommelbremse-nr-1684-001-100

Siehe bitte .

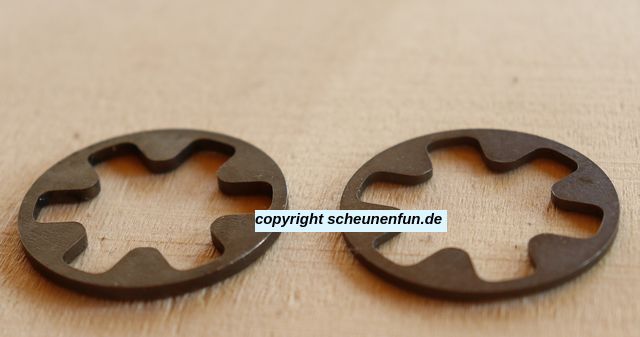

anlaufscheibe-sachs-orbit
nos anlaufscheibe-sachs-orbit.jpg
Im Rep.-Fall kann ich auf Wunsch die 1989 geaenderten Komponenten verbauen, das kostet 15,00 Euro.
Siehe Orbit Nabe, breites Planetenrad .

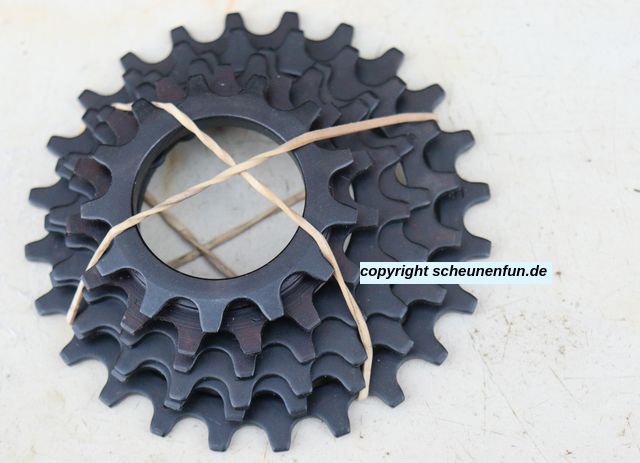

6-fach-zahnkranzpaket-sachs-orbit
nos 6-fach-zahnkranzpaket-sachs-orbit.jpg
13-15-17-19-21-24zahn BJ81+82 gelabelt

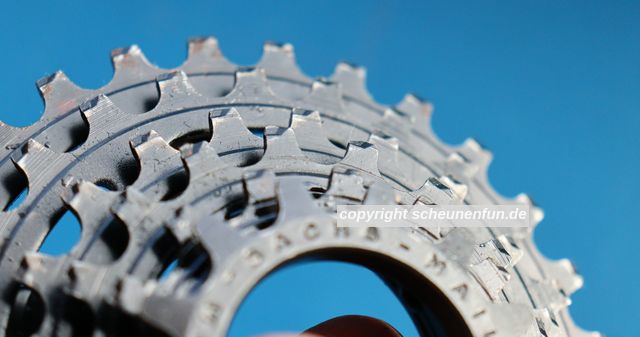

6-fach-ritzelpaket-sachs-orbit-commander

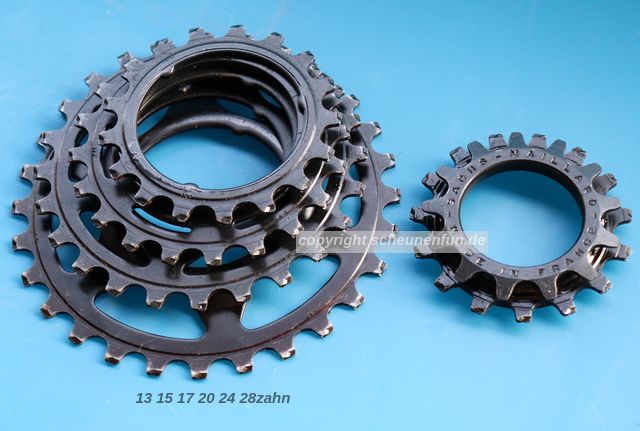

6-fach-ritzelsatz-sachs-orbit
wenig gebraucht 6-fach-ritzelsatz-sachs-orbit.jpg
Bei Rep.-Fall koennen wir hier diesen Ritzelsatz verbauen, das kostet 60,00 Euro.

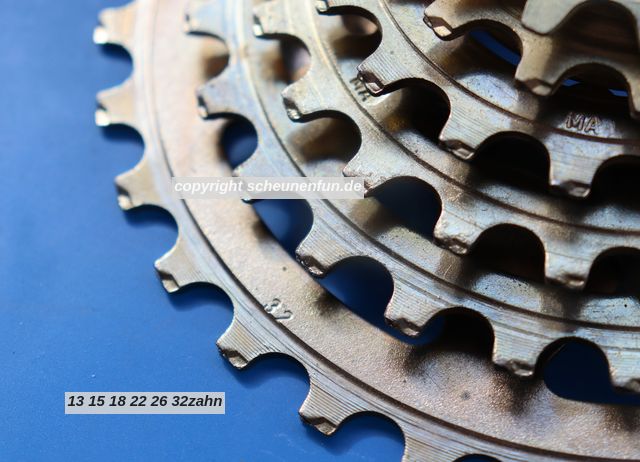

6fach-orbit-commander-gold-ritzelpaket

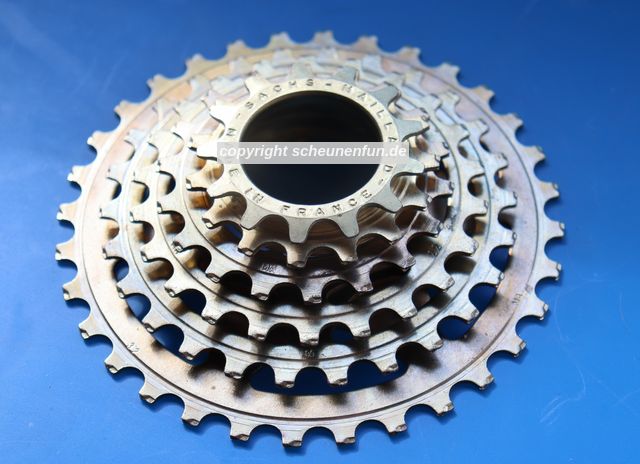

6fach-orbit-sachs-maillard-gold-ritzelpaket
nos 6fach-orbit-sachs-maillard-gold-ritzelpaket.jpg
Bei Rep.-Fall koennen wir hier diesen Ritzelsatz verbauen, das kostet 90,00 Euro.



IBei Rep.-Fall koennen wir hier diesen Ritzelsatz verbauen, das kostet 15,00 Euro.







Sachs Orbit Schalter-Reparateur

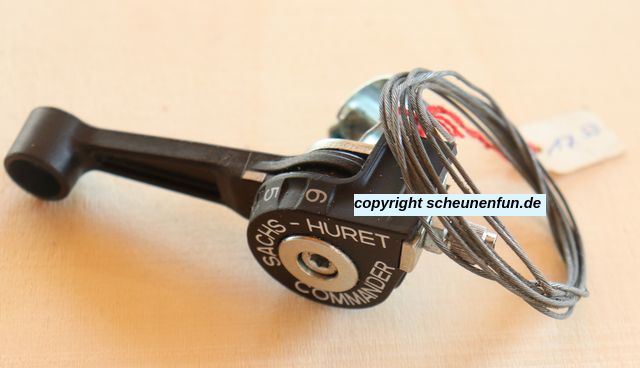

6fach-commander-schalter-1-zug-nos

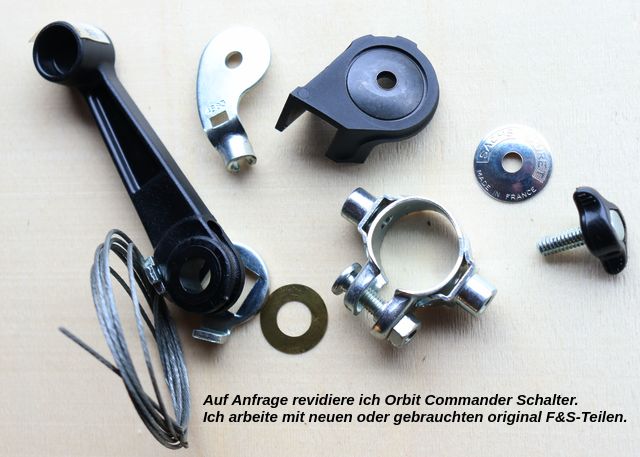

die-revision-eines-orbitschalters-kostet-ohne-ersatzteile



Sachs Orbit Commander Ersatzteile fuer 5-6fach oder 10-12fach-Schalter.

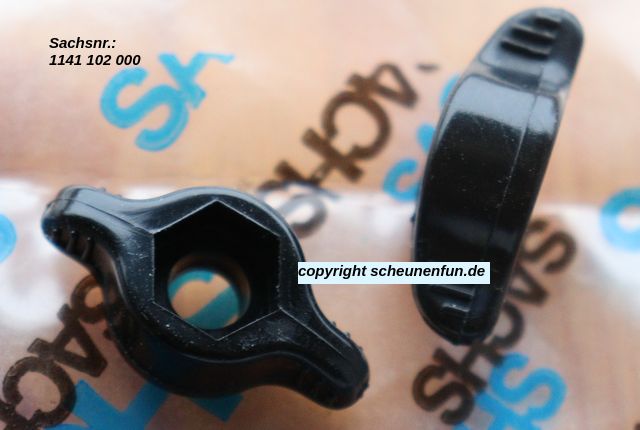

einstellknebel-orbit-commander-schalter
nos einstellknebel-orbit-commander-schalter.jpg

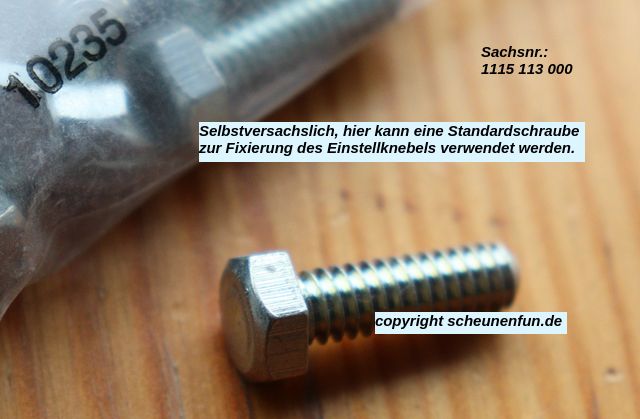

sechskantschraube-orbit-commander-schalter
nos sechskantschraube-orbit-commander-schalter.jpg

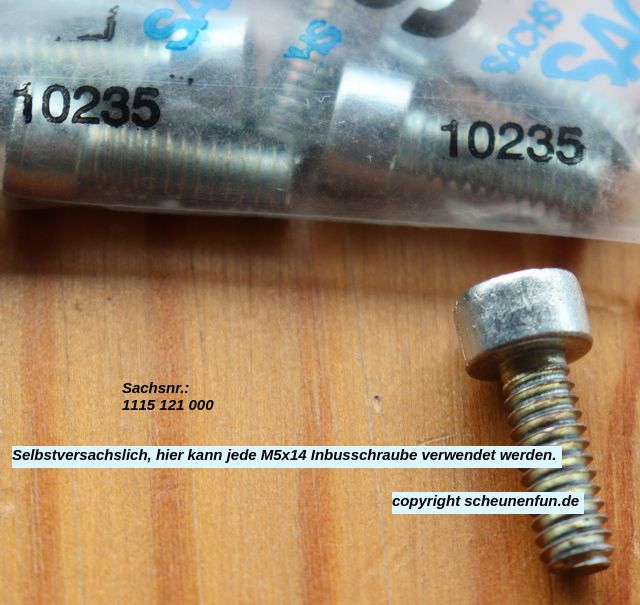

zylinder-schraube-orbit-commander-schalter
nos zylinder-schraube-orbit-commander-schalter.jpg

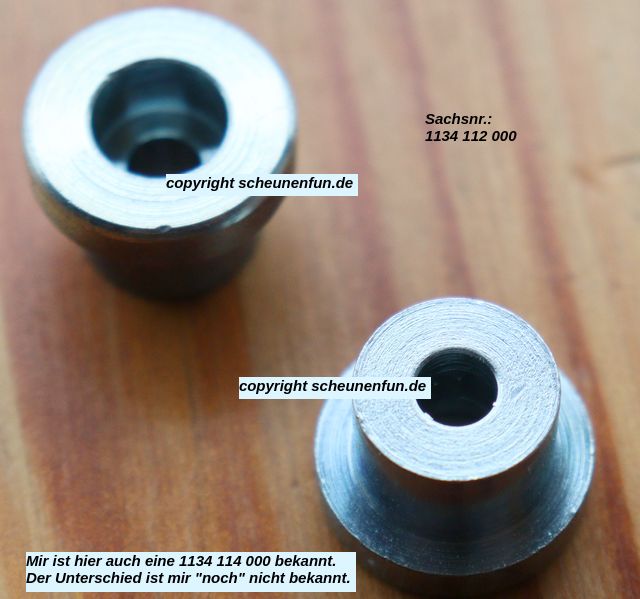

lagerbuchse-sachs-commander-schalter
nos lagerbuchse-sachs-commander-schalter.jpg

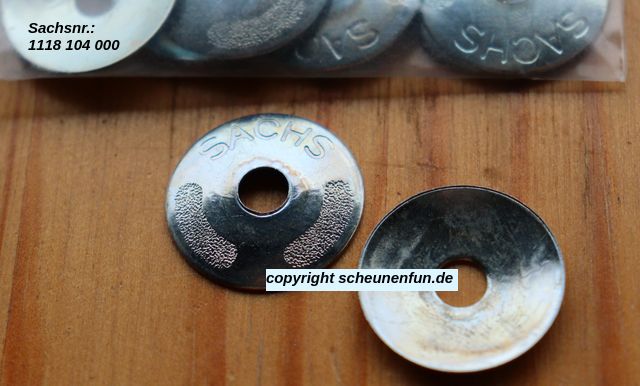

abdeckscheibe-orbit-commander-schalter
nos abdeckscheibe-orbit-commander-schalter.jpg

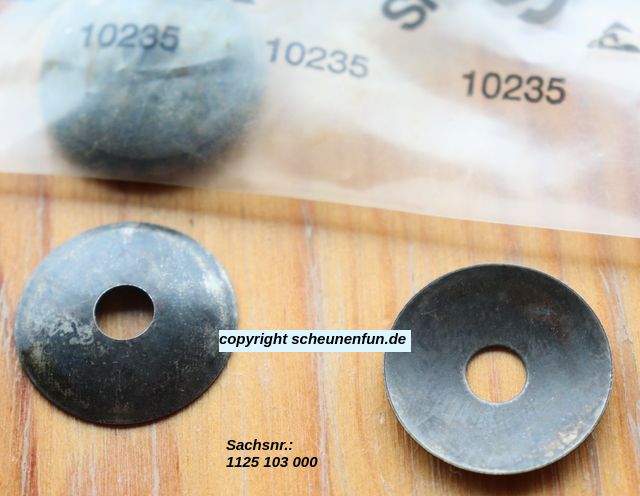

tellerfeder-orbit-commander-schalter
nos tellerfeder-orbit-commander-schalter.jpg

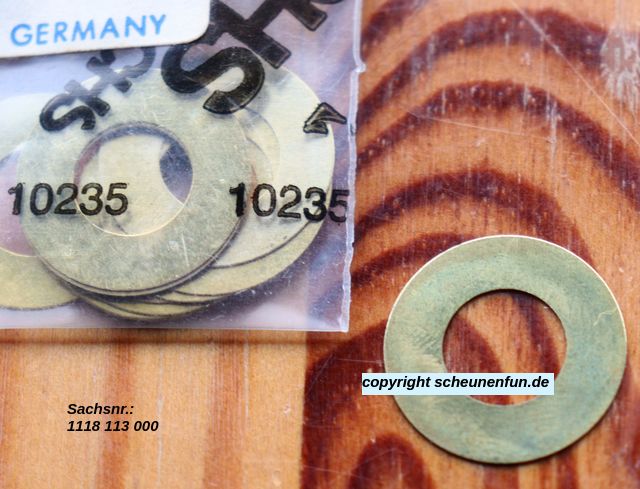

fuer-reibungslosen-betrieb-35jahre-scheibe-sachs-orbit-schalter
nos fuer-reibungslosen-betrieb-35jahre-scheibe-sachs-orbit-schalter.jpg
Siehe auch Bildnr. 21, Dok. "commander-ersatzteilliste-sachs-schalter.pdf", Seite 2 .

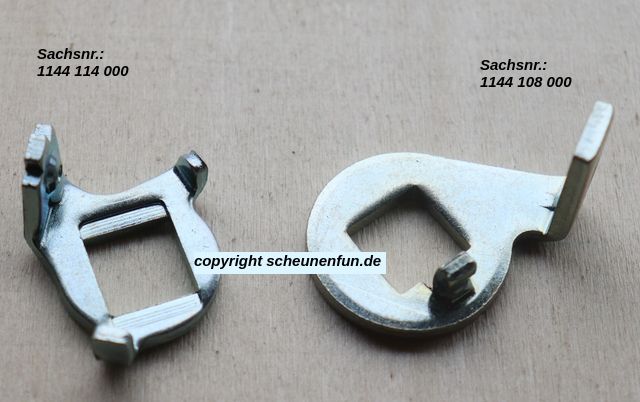

orbit-commander-schalter-grundplatte-li-re
nos orbit-commander-schalter-grundplatte-li-re.jpg

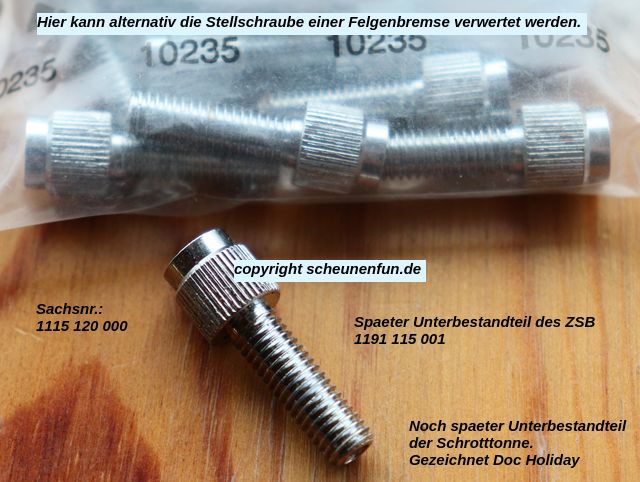

stellschraube-orbit-commander-schalter
nos stellschraube-orbit-commander-schalter.jpg

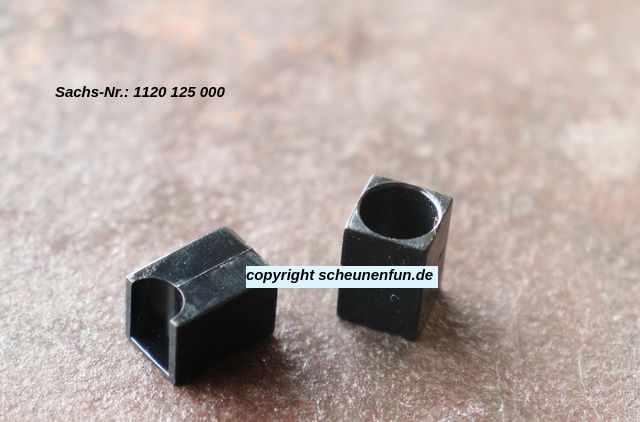

walzenfuehrung-sachs-commander-schalter
nos walzenfuehrung-sachs-commander-schalter.jpg

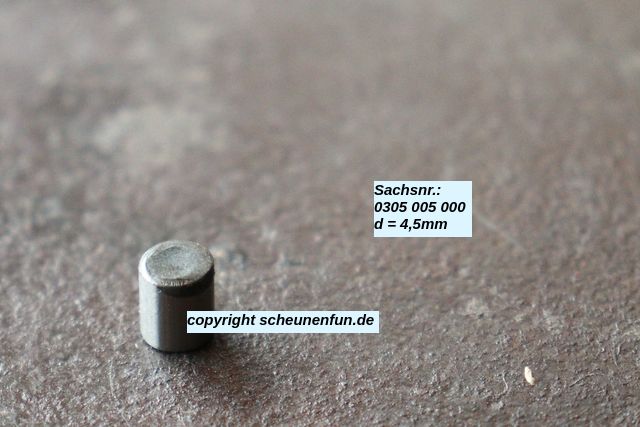

walze-sachs-commander-schalter
nos walze-sachs-commander-schalter.jpg

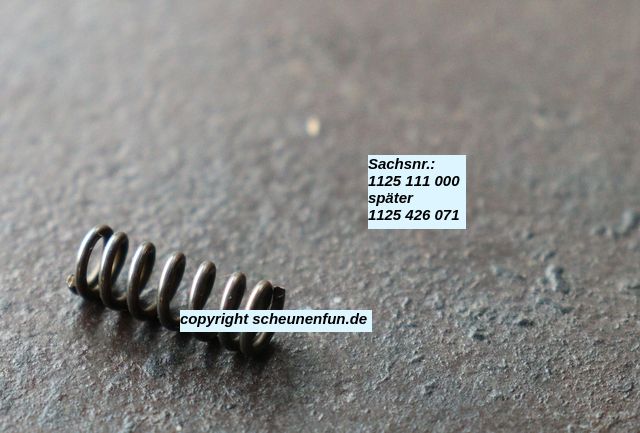

druckfeder-sachs-commander-schalter
nos druckfeder-sachs-commander-schalter.jpg

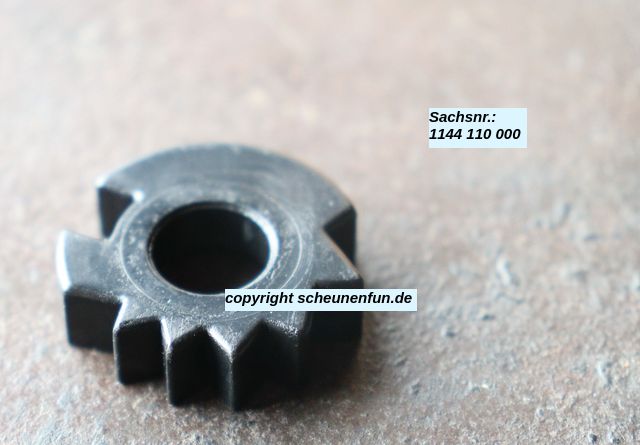

rasterscheibe-sachs-commander-schalter
nos rasterscheibe-sachs-commander-schalter.jpg

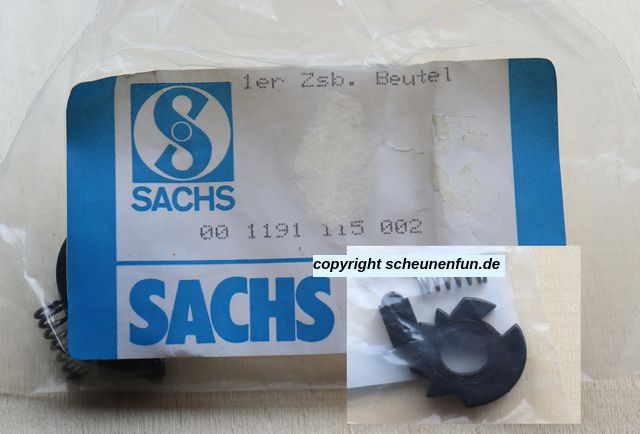

zsb-rep-btl-sachs-commander-schalter
nos zsb-rep-btl-sachs-commander-schalter.jpg

Obige 4 Einzelteile, wurden durch 3 Teile im Btl. ersetzt, s. auch .

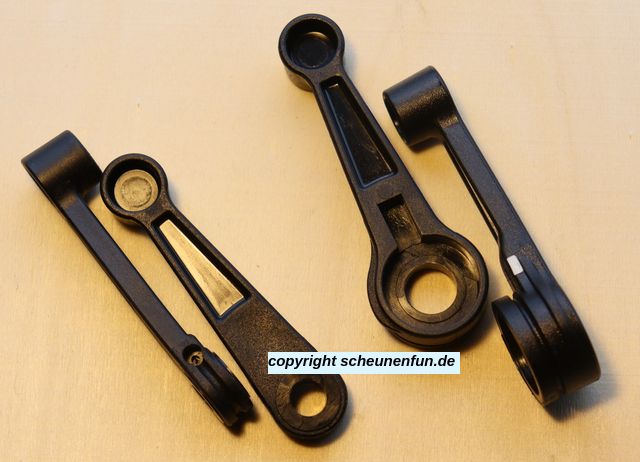

orbit-commander-schalthebel-links-rechts
nos orbit-commander-schalthebel-links-rechts.jpg
Siehe auch .

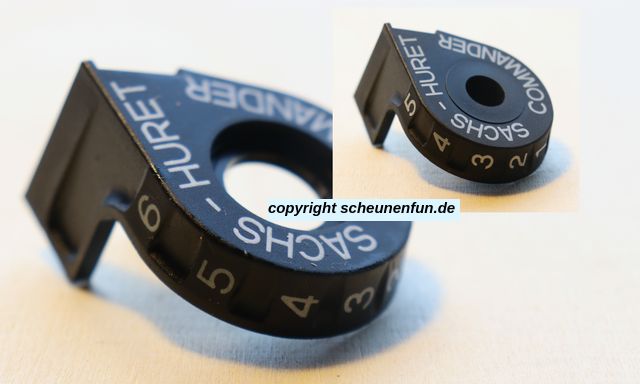

orbit-commander-schalter-gehaeusedeckel
nos orbit-commander-schalter-gehaeusedeckel.jpg
Wir koennen von unterschiedlichen Ausfuehrungen ausgehen.
In doppeltem Sinne, siehe Bohrungen und Aufdrucke.
Ich begebe mich auf Forschungsreise nach Sachbsurdistan.
Siehe auch .







Diverse Sachs Commander Orbit 10 und 12fach-Schalter.

Tipp:
Wir koennen davon ausgehen, der Orbit-Schalter ist kompatibel zur Pentasport H5111.
Das ermoeglicht uns neue Perspektiven fuer die Zukunft.
Mit einer H5100 (5gang ohne Bremse) kriegt das Thema einen neuen Kick.
Achtung, extrem hohe Suchtgefahr, Video folgt.

Fazit:
Hier gibts immer neue Altigkeiten zu Fichte und Knacks.
Wenns kopiert oder weitergegeben wird.
Um so besser, yeah.
Immer wieder gerne geschehen, Torpedo forever.

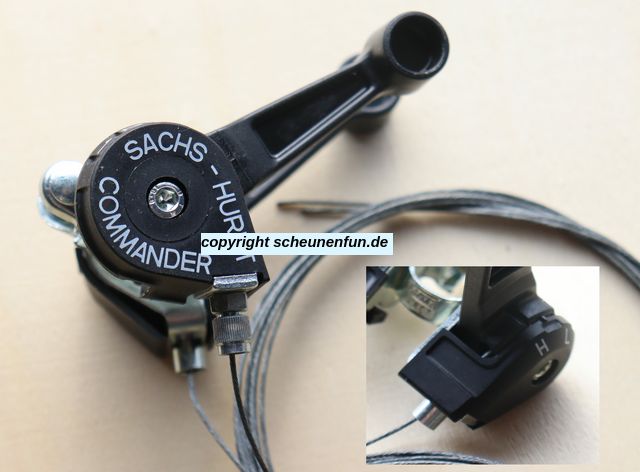

10fach-commander-orbit-schalter-2zuege-nos
Zug Orbit 1100mm, Zug Commander 1500mm
Inbus Zyl. Schraube rechts und links, siehe .

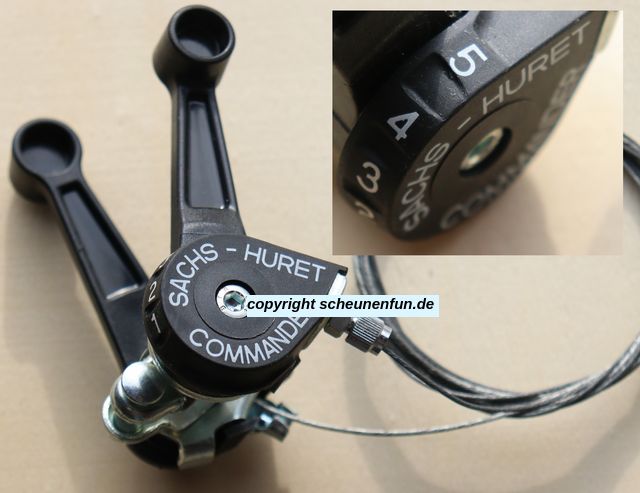

10fach-commander-orbit-schalter-2-zuege-nos
Zug Orbit 1100mm, Zug Commander 1500mm
Einstellknebel links, Inbus Zyl. Schraube rechts, siehe .

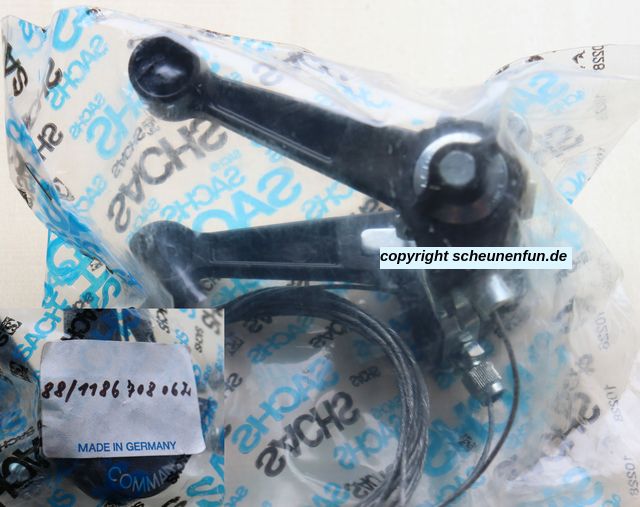

12fach-commander-orbit-schalter-nos-ovp-sachs
Zug Orbit 1100mm, Zug Commander 1500mm
Einstellknebel links, Inbus Zyl. Schraube rechts, siehe .

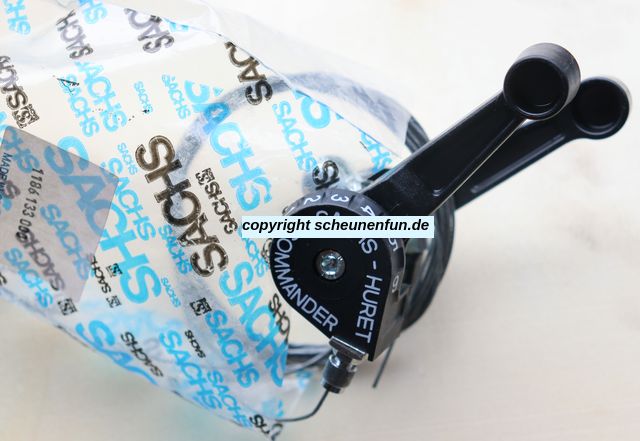

12fach-commander-orbit-schalter-nos-ovp
Zug Orbit 1100mm, Zug Commander 1500mm
Einstellknebel links, Inbus Zyl. Schraube rechts, siehe .

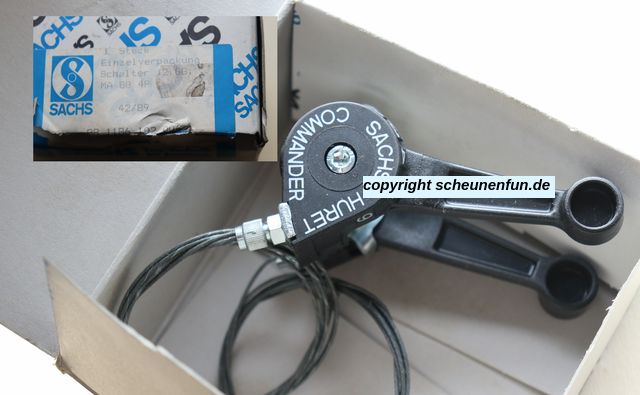

12fach-commander-orbit-schalter-nos_ovp
Zug Orbit 1100mm, Zug Commander 1500mm
Einstellknebel links, Inbus Zyl. Schraube rechts, siehe .

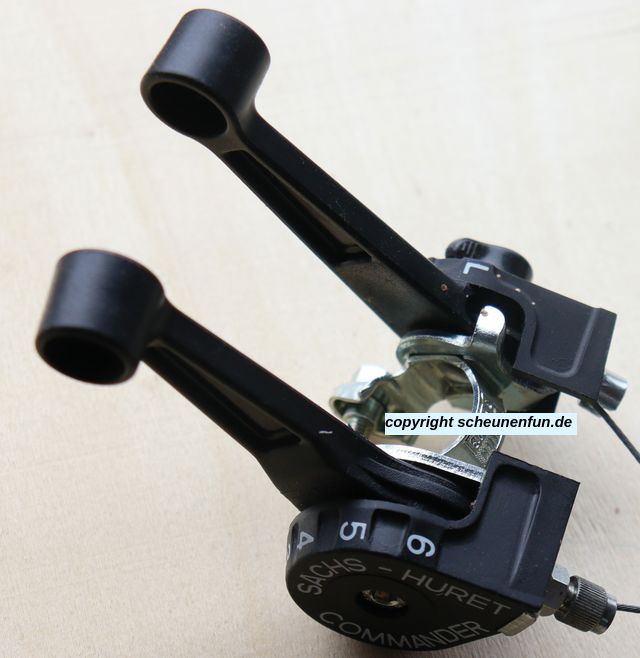

12fach-commander-orbit-schalter-2-zuege-nos

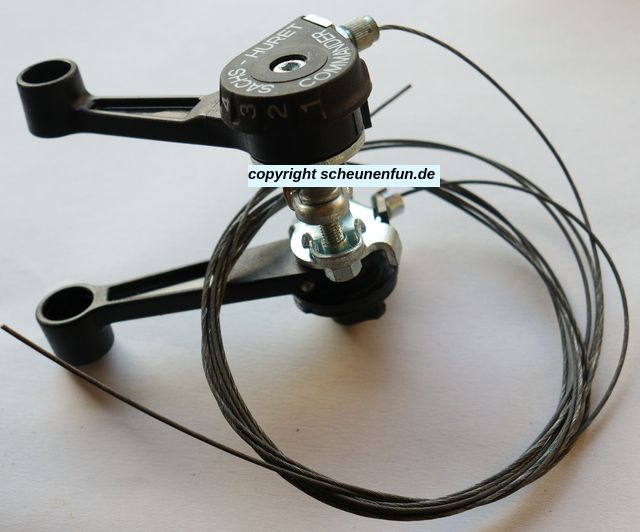

12fach-commander-orbit-schalter-2zuege-nos
Zug Orbit 1100mm, Zug Commander 1500mm
Einstellknebel links, Inbus Zyl. Schraube rechts, siehe .

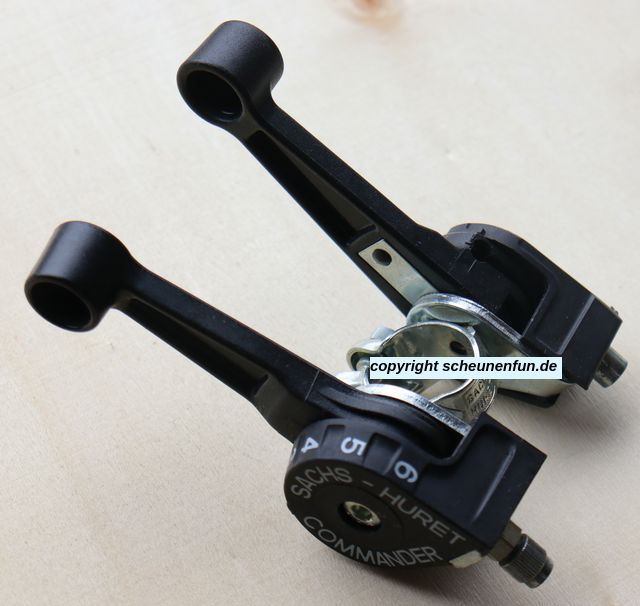

12fach-commander-orbit-schalter--nos
Inbus Zyl. Schraube rechts und links, siehe .

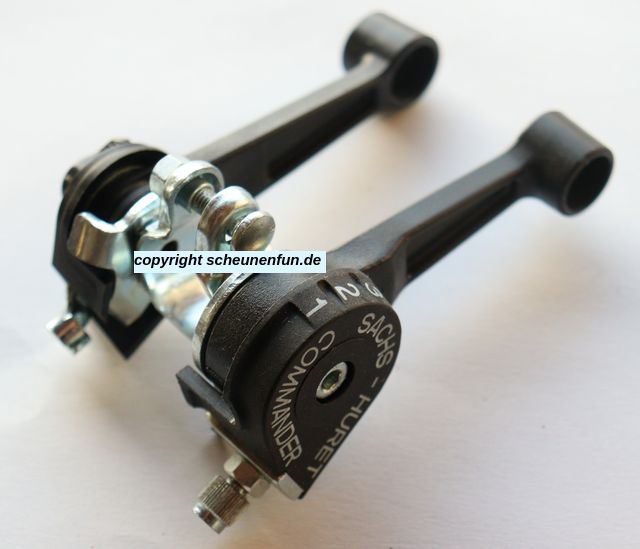

12fach-commander-orbit-schalter-nos
Einstellknebel links, Inbus Zyl. Schraube rechts, siehe .
