Die Fichtel & Sachs Torpedo Kettenschaltung



Neuteile

achsmutter-fuer-torpedo-kettenschaltung
nos achsmutter-fuer-torpedo-kettenschaltung-8euro.jpg



achsmutter-fuer-torpedo-kettenschaltung-schwarz
nos achsmutter-fuer-torpedo-kettenschaltung-schwarz-10euro.jpg



kettenleitblech-sachs-kettenschaltung
nos kettenleitblech-sachs-kettenschaltung-15euro.jpg

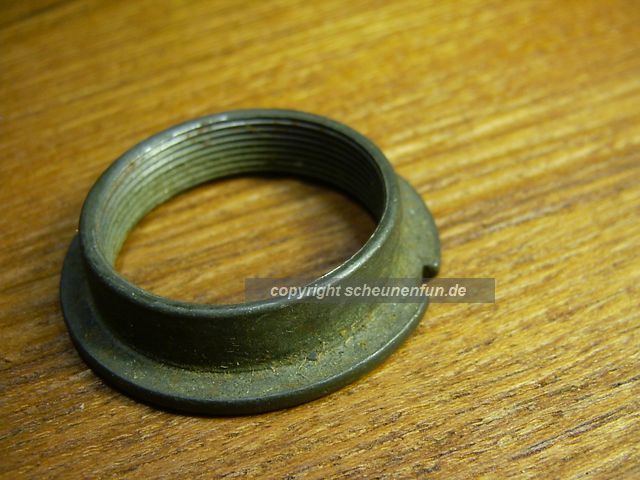

stellring-fuer-dreifachzahnkranz-torpedo-kettenschaltung-schwarz
nos stellring-fuer-dreifachzahnkranz-torpedo-kettenschaltung-schwarz-10euro.jpg, Gewinde links FG 32,8

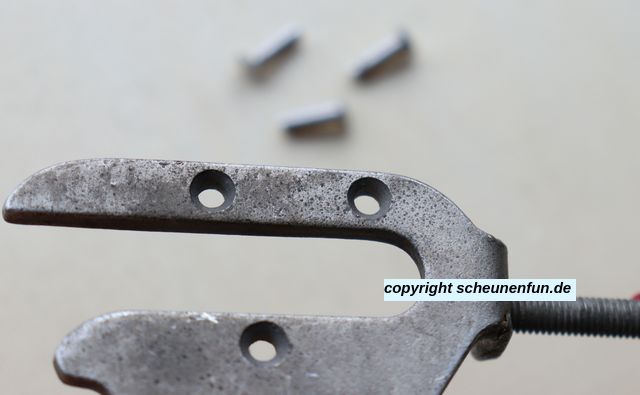

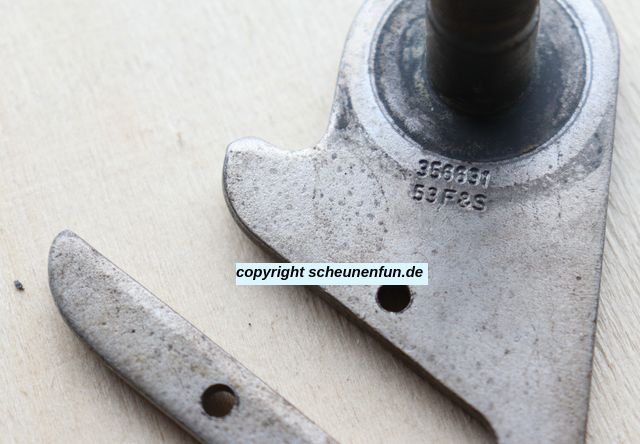

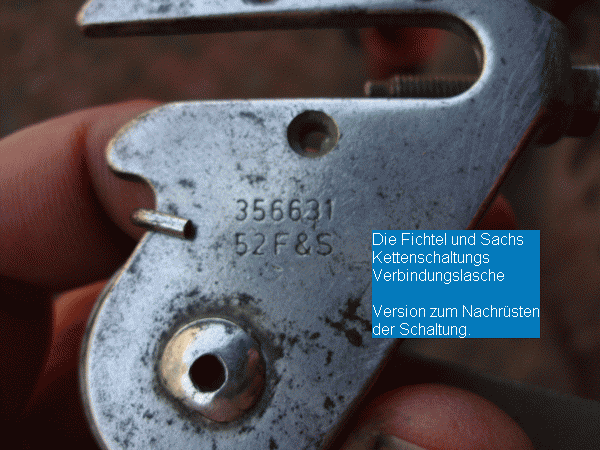

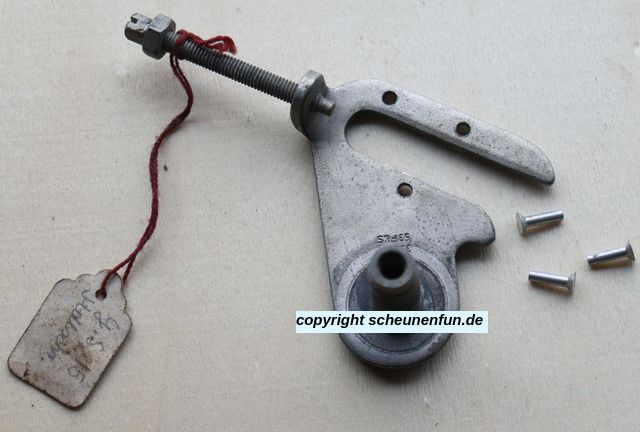

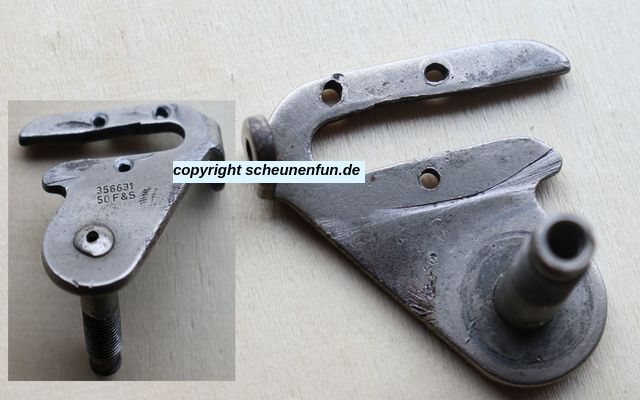

verbindungslasche-zum-annieten-sachs-kettenschaltung
nos verbindungslasche-zum-annieten-sachs-kettenschaltung-27euro.jpg

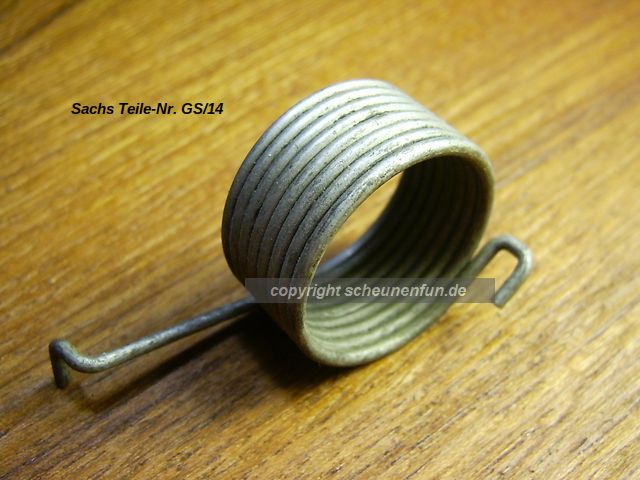

torsionsfeder-sachs-kettenschaltung
nos torsionsfeder-sachs-kettenschaltung-15euro.jpg



sicherungsbolzen-sachs-kettenschaltung
nos sicherungsbolzen-sachs-kettenschaltung-15euro.jpg



zugkettchen-sachs-kettenschaltung
nos zugkettchen-sachs-kettenschaltung-15euro.jpg







Gebrauchte Teile

kettenschaltung-sachs-selbstabholung



kulissenschalter-sachs-kettenschaltung-mit-gestaenge-bj54



kulissenschalter-sachs-kettenschaltung-mit-gestaenge-bj53







leitbuegel-sattelklemmbolzen-fuer-torpedo-kettenschaltung
Gebrauchte Ware, Versand auf schriftl. Anfrage

Prinzipfoto, obiges Bauteil nos für 15,00 Euro auf Anfrage



achsmutter-fuer-torpedo-kettenschaltung
Ersetzt die 6kant Kontermutter und fungiert als Kettenleitmutter, FG 9,5
Gebrauchte Ware, Versand auf schriftl. Anfrage



sachs-kettenschaltung-53-tourenversion
gebr. Ware, Versand auf schriftl. Anfrage

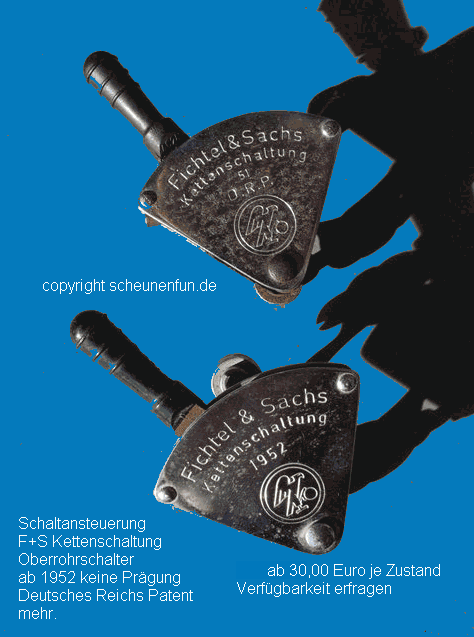

kulissenschalter-sachs-kettenschaltung-25euro
gebr. Ware, Versand auf schriftl. Anfrage



kulissenschalter-sachs-kettenschaltung
gebr. Ware, Versand auf schriftl. Anfrage

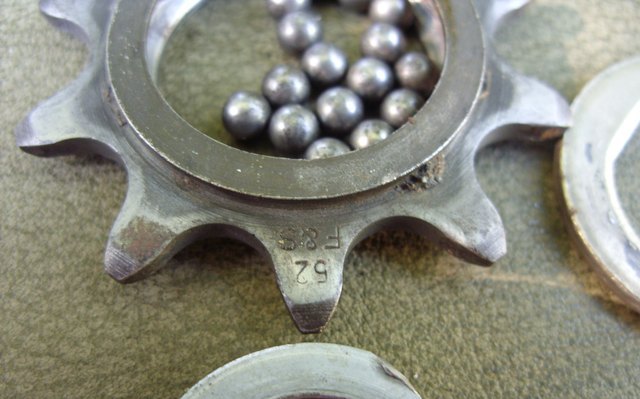

sachs-kettenschaltung-schaltzahnrad-separat
Versand auf schriftl. Anfrage

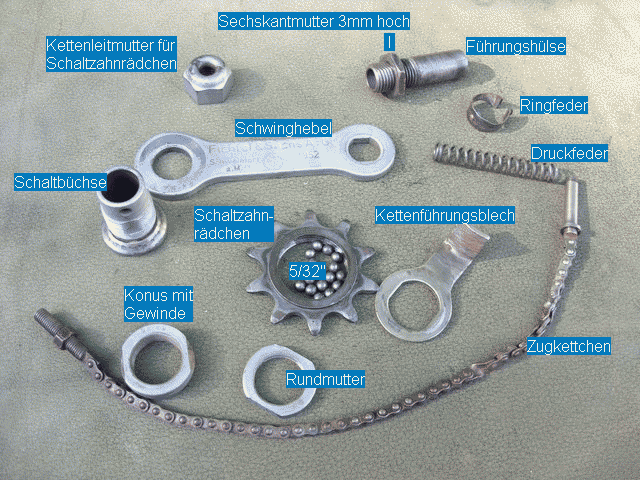

kettenschaltung-sachs-ersatzteile-versand-wie-abgebildet
gebr. Ware, Versand auf schriftl. Anfrage

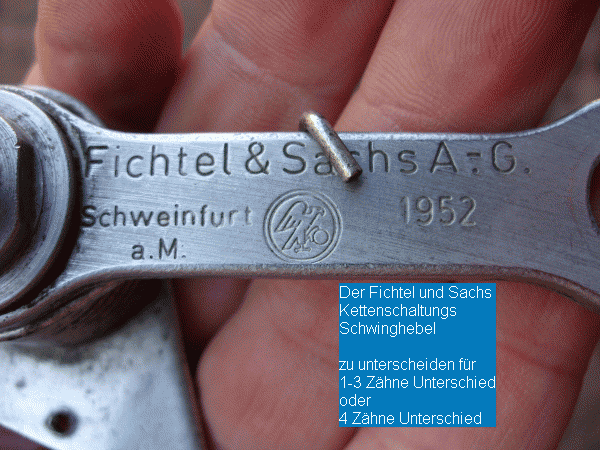

sachs-kettenschaltung-schwinghebel-1954-10euro
gebr. Ware, Versand auf schriftl. Anfrage



sachs-kettenschaltung-schwinghebel-1952
gebr. Ware, Versand auf schriftl. Anfrage

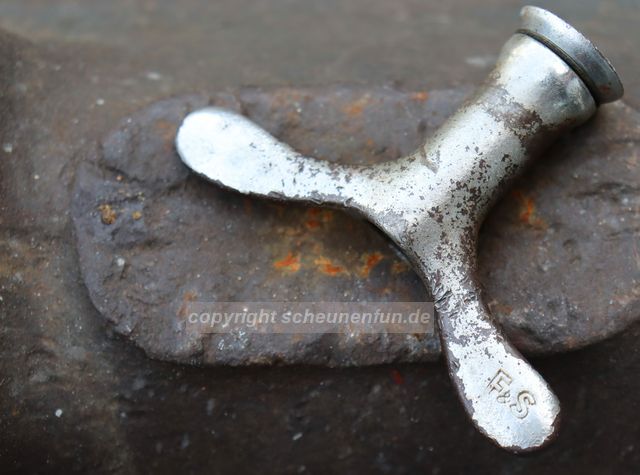

fichtel-sachs-kettenschaltung-fluegelmutter-paar24euro
Gebrauchte Ware Versand auf schriftl. Anfrage











Adler BJ40 mit Kettenschaltung von 1952 auf Sportrad 50er Jahre getrimmt.
Augenmerk Alltagsrad, Bremswirkung.




adler-fahrrad-1940
Das Adler von 1940 wurde mit einer Kettenschaltung von 1952 umgebaut.
Wann? Keine Ahnung.
Es wurde mit einem Sportlenker und Bowdenzug-Stempelbremse modifiziert.
Die Sporträder waren in den 50er Jahren modern.
Der Umbau kann getrost als "damalige Zeiterscheinung" bezeichnet werden.



messingbremsmantel-neu-alt

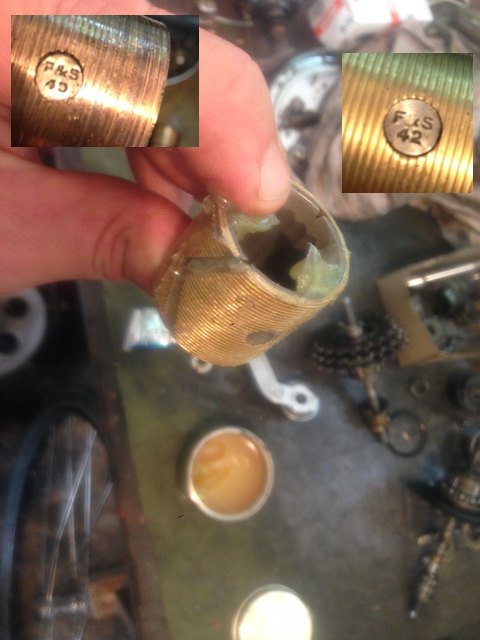

messingbremsmantel-torpedo-neu-bj42
Die Kettenschaltung an sich ist ein gern genommenes Utensil um ein eigenes Rad aufzuwerten.
Das kann natürlich auch in 2014 getätigt werden.
Wann wurde das Rad umgebaut? Keine Ahnung.
Gleiche Frage zur heutigen Zeit, gleiches Ergebnis wie damals.
Einen Nachteil hat der Umbau damals wie heute, die Bremse ist Mist.
Das kann mit einem neuen Messingbremsmantel ein wenig runtermistifiziert werden.
In den obigen Fotos sprechen Zustand und Zahlen verwirrend für sich.

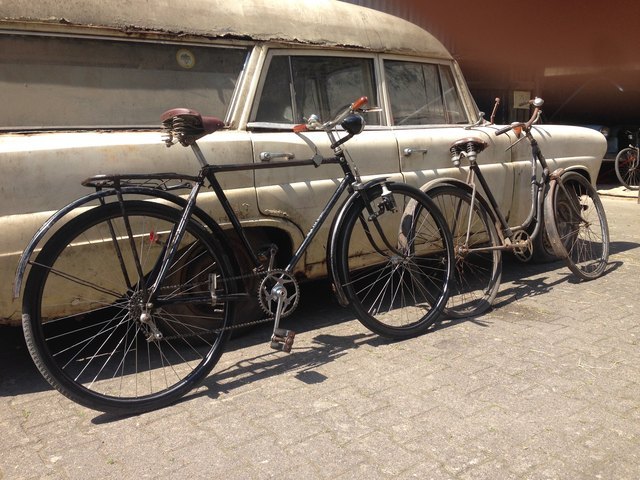

adler-fahrrad-1940-restauriert
Das Adler von 1940 wurde technisch überarbeitet.
Dafür reichte das vereinbarte Budget zwischen Käufer und mir.
Das Rad wurde mit härtendem Öl für einige Zeit konserviert.
Somit ist es fertig für den Alltag, tschüh machs gut.







Begrifflichkeiten zur Kettenschaltung

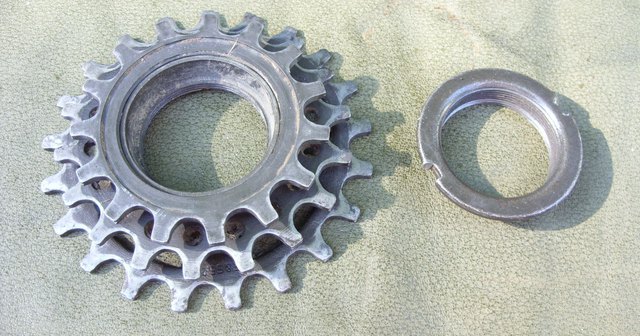

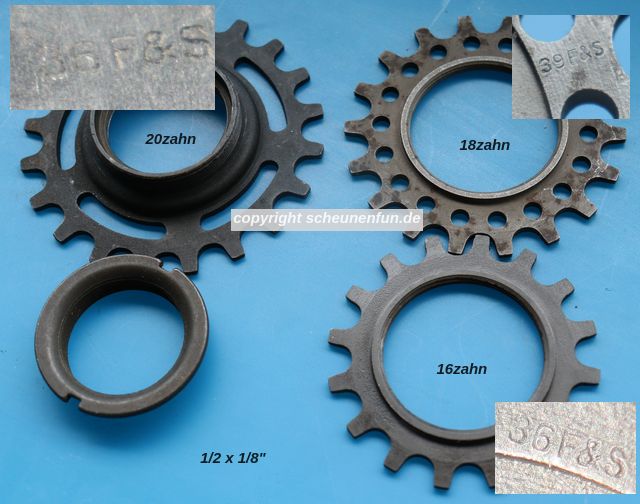

Dreifachzahnkranz Kettenschaltung Sachs
Das Einfach-Ritzel der Torpedo Freilauf wird ersetzt gegen den
Dreifachzahnkranz von Sachs inkl. Stellring.

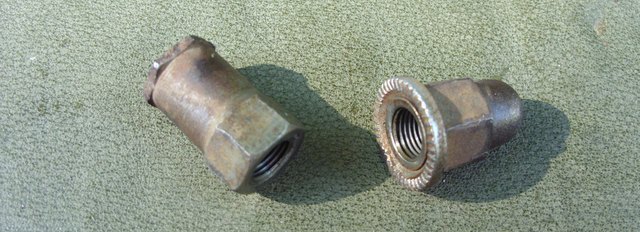

Kettenschaltung Sachs Kettenleitmutter
Die Kettenleitmutter ersetzt eine Hut- oder Sechskantmutter.

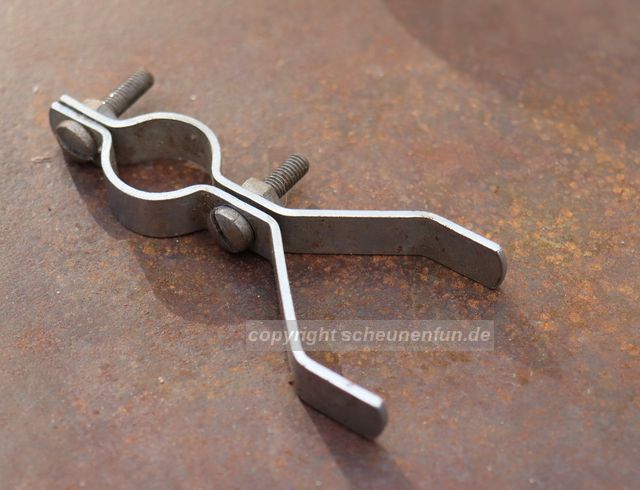

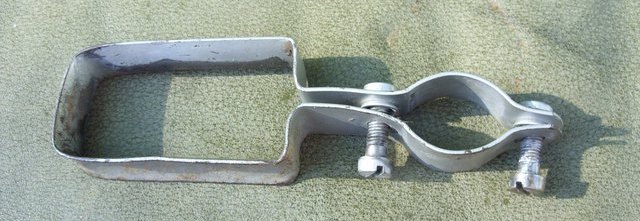

Kettenschaltung Kettenleitblech
Das Kettenleitbleich verhindert beim Bremsvorgang das Verklemmen der Kette zwischen Reifen und Rahmen.

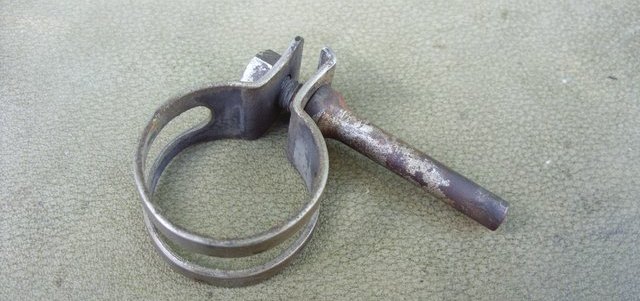

Kettenschaltung Sicherungsbolzen
Der Sicherungsbolzen ist notwendig damit bei unebener Fahrt die schwingende Kette nicht abläuft.

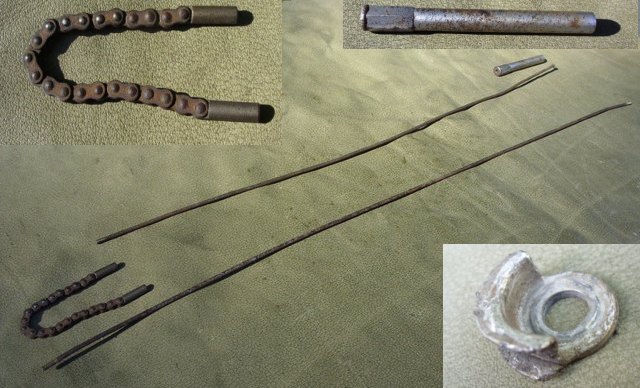

Kettenschaltung Schaltstangenset
Die Verbindungsteile zwischen Schalter und Umwerfer.
Oben Links die Leitbügelkette, rechts die Regulierfederhülse.
Unten rechts der Leitbügel (sitzt am Sattelstützen-Klemmbolzen).
Für Damen- und Herrenräder gab es verschieden lange Zugstängchen.






Baujahr gemarkerte Teile erleichtern das Schrauber-Leben.
Oder machen einen kirre, wenn unbedingt alles stimmig sein soll.



Mein Fazit zur Schaltung:

Das Torpedo-1gang-Fahrrad kann mit einer Dreigang Kettenschaltung aufgewertet werden.
Das ist gut.

Die Rücktrittbremse verliert an Wirkung.
Das ist schlecht.




Torpedo und Rennsport, Entwicklung zum Umwerfer


Alfredo Binda, Gewinner der Welmeisterschaft 1927.
Torpedo mit Flügelmuttern, die Kette wurde von Hand umgelegt.


Milano San-Remo 1930.
Vorne Eingangnabe mit Bremshebel.
1932 wurden in Rom erste Rennen mit Kettenschaltungen "Vittoria" gewonnen.
1934 brachte Sachs die rustikale Antwort, die F+S 3gang Kettenschaltung.
Die hielt sich nahezu 20 Jahre auf dem Markt.
