Achsmuttern und Kettenleitmuttern für Fichtel & Sachsnaben
Datenstand ist 17.03.2011
Bestellung
.
Versandgebüren
.

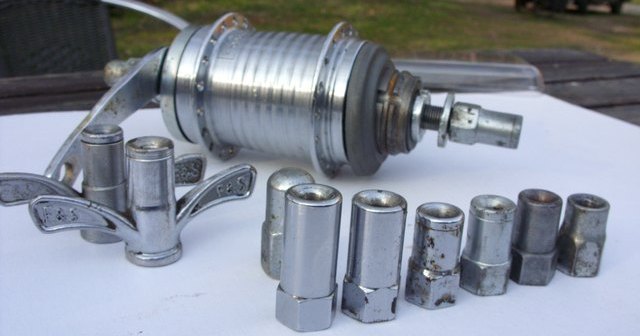

Eine Übersicht der Dreigang-Muttern FG 10,5 (ganz rechts Penta-Fünfgang)
1te Reihe: Kettenleitmutter links Mod53, Mod55, Mod515 Chrom dann Übergang H3111, rechts H5111.
2te Reihe: Flügelmuttern Mod 55 und Hutmutter Mod55.
3te Reihe: Eine offensichtlich komplette H3111, aber die Beilagscheibe fehlt
.
Fahrradgewinde 7,9
Vorderradnaben

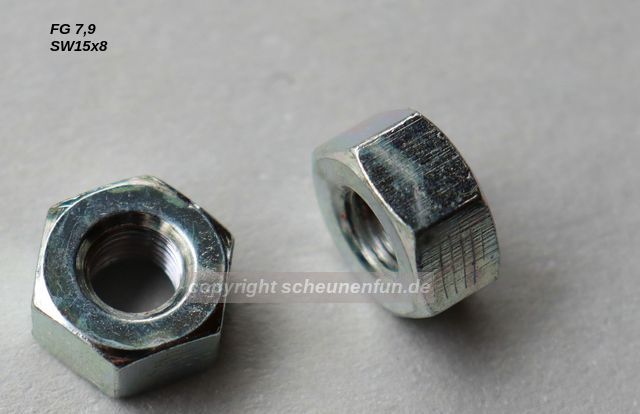

Sechskantmutter SW 15 x 8, verzinkt
10 Stück neu 4,00 Euro
Bund-, Flanschmutter oder
Sechskantmutter mit Sperrverzahnung SW 15 x 10,5 verzinkt
10 Stück neu 6,50 Euro

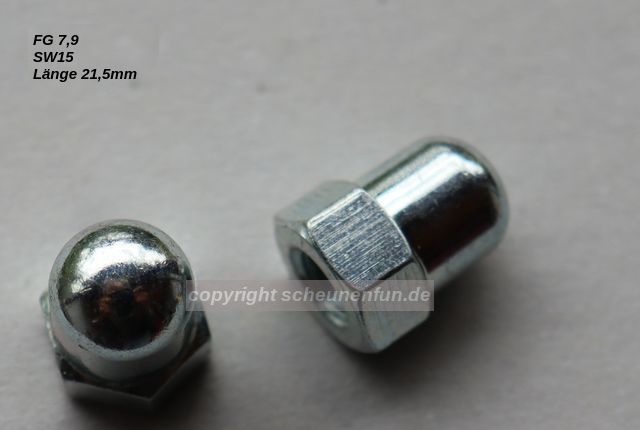

Hutmutter SW 15 x 21,5, verzinkt
10 Stück neu 5,00 Euro
Fahrradgewinde 9,5
Torpedo Freilauf, R2110 Duomatic und A2110 Automatic

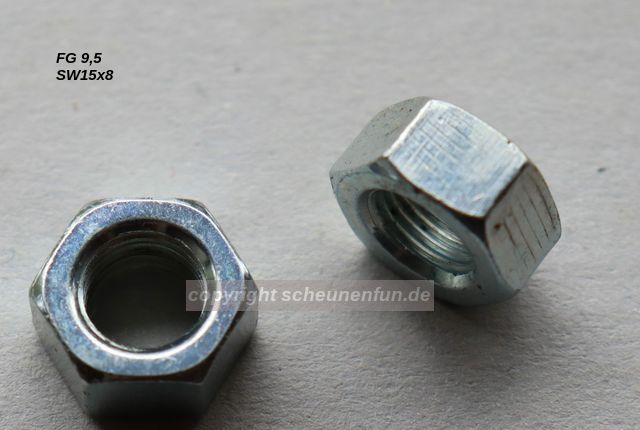

Sechskantmutter SW 15 x 8, verzinkt
10 Stück neu 4,00 Euro

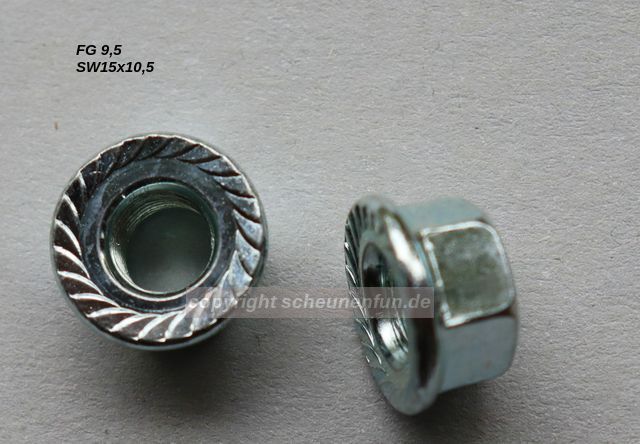

Bund-, Flanschmutter oder
Sechskantmutter mit Sperrverzahnung SW 15 x 10,5, verzinkt
10 Stück neu 7,00 Euro

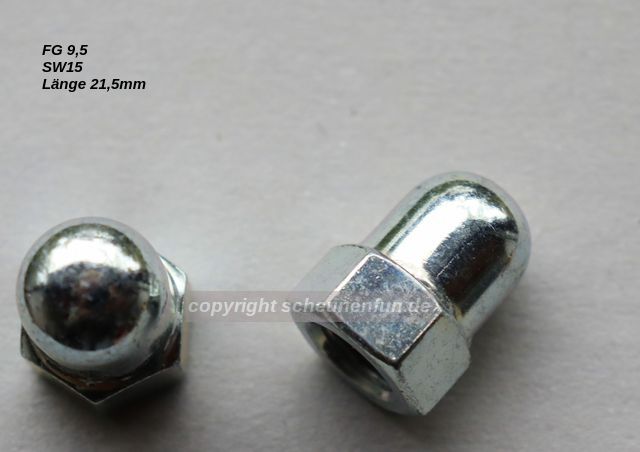

Hutmutter SW 15 x 21,5, verzinkt
10 Stück neu 5,00 Euro
auch unterkupfert auf Anfrage
geschlitzte Kontermutter Sachs, gebraucht je Stück 1,00 Euro (Hakenschl. notwendig)
geschlitzte Torpedo-Kontermutter, gebraucht je Stück 1,00 Euro (Hakenschl. notwendig)
Sicherungsscheibe, gebraucht je Stück 1,00 Euro
Fahrradgewinde 10,5
Torpedo Dreigang Mod 029 - H3111 und Mod 102 Duomatic
Kettenleitmutter SW 15 x 36, gebraucht je Zustand 3,00 - 5,00 Euro Stück
Kettenleitmutter SW 15 x 33, gebraucht je Zustand 3,00 - 4,00 Euro Stück
Hutmutter SW 15 x 33, gebraucht je Zustand 2,00 - 4,00 Euro Stück

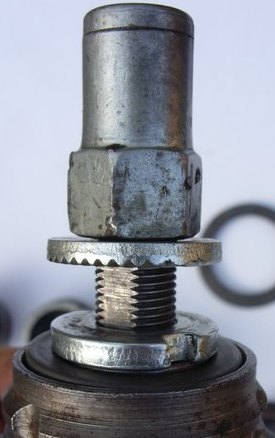

Unter der Kettenleitmutter sehen Sie eine Drehmomentbegrenzungsscheibe.
Unverzichtbar mit den Riffeln zum Rahmen.
Sonst dreht sich die Achse im Rahmen.
Die Scheibe mit der Einkerbung ist eine Konterschraube des Festkonuses.
Dort paßt dieser Schlüssel
.
Alternativ kaufen Sie sich einen Hakenschlüssel.

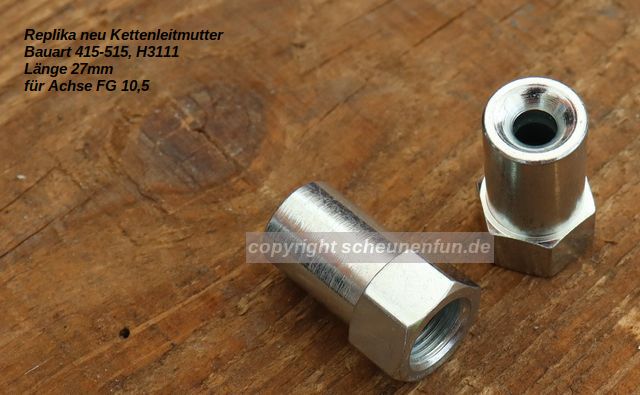

Kettenleitmutter SW 15 x 28chrom, gebraucht ab 1,00 - 3,00 Euro je Zustand.
Kettenleitmutter SW 15 x 28verzinkt (hier abgebildet), gebraucht ab 1,00 - 2,00 Euro je Zustand.
Kettenleitmutter Pentasport 2zug SW 15 x 23, gebraucht ab 1,00 - 2,00 Euro je Zustand.

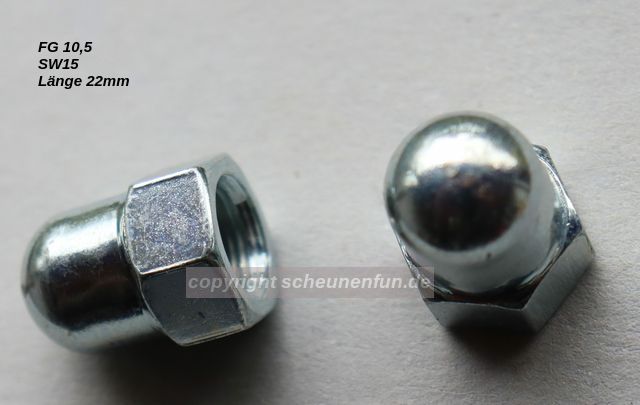

Hutmutter SW 15 x 22, verzinkt
10 Stück neu 6,50 Euro
auch unterkupfert auf Anfrage

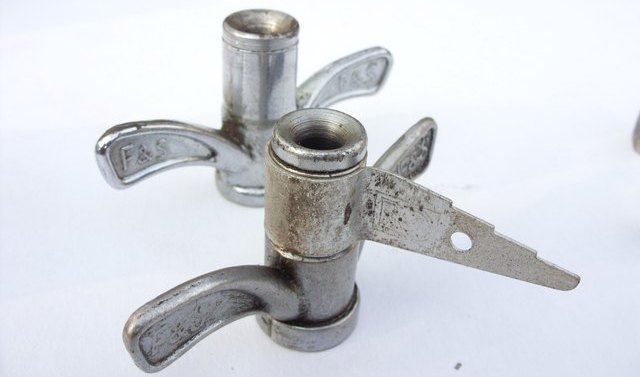

Flügelmuttern zeitgemäß (und bei gefallen) auch Mod 515 mit Einstelllehre zur Gangjustierung.
2 Stück Flügelmuttern gebraucht inkl. langer Einstelllehre 16,00 Euro.
2 F & S Flügelmuttern gebraucht 12,00 Euro.

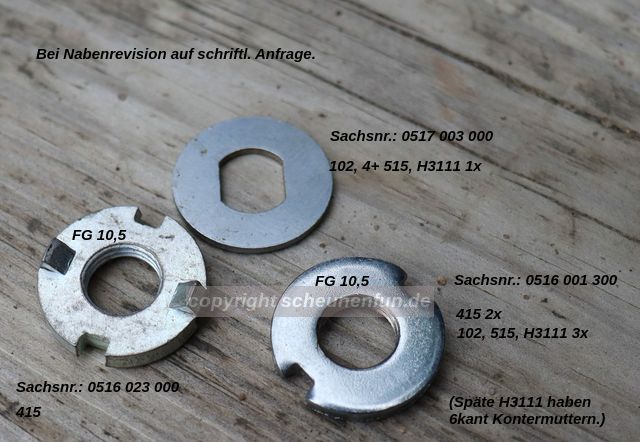

Kontermuttern zu FG 10,5

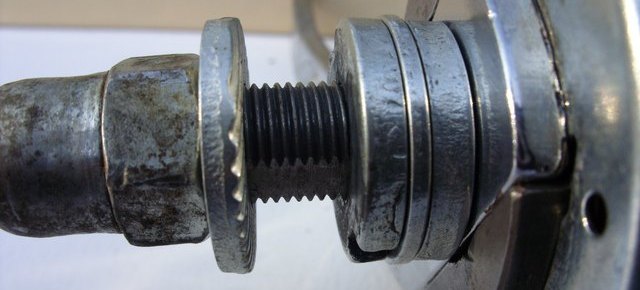

Korrekte bremsseitige Ansicht einer H3111-Befestigung.
Über die beiden geschlitzten Kontermuttern mit der Sicherungsscheibe dazwischen
wird das Lagerspiel des Hinterrrades eingestellt.
Das soll spielfrei aber nicht zu fest sein. Das ist eine andere Geschichte...

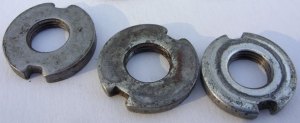

geschlitzte Kontermutter Sachs, gebraucht je 1,00 Euro (Hakenschl. notwendig)
Sicherungsscheibe für geschlitzte Kontermutter Sachs, gebraucht je 1,00 Euro

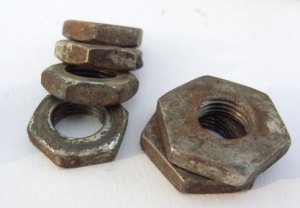

Kontermutter SW 22 x 4, verzinkt
10 Stück neu 3,00 Euro
Verwertbar zum umrüsten der Sicherungsmuttern für Hakenschlüssel,
ebenso für Distanzausgleich.
gebraucht je 0,20 Euro

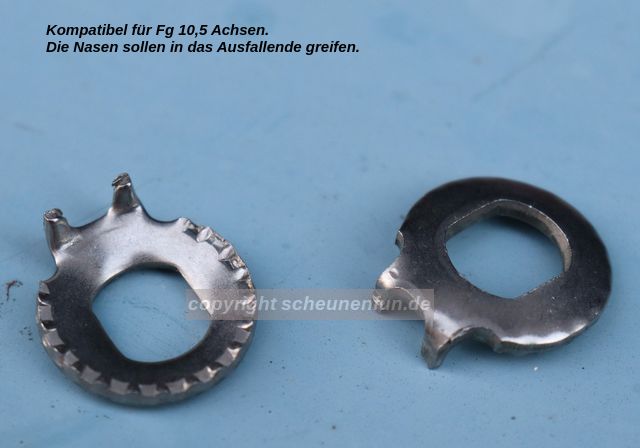

Drehmomentbegrenzungsteile zu FG 10,5
Passend für jede abgeflachte Achse Sachs FG 10,5 für Modelle:
101 / 102, 53, 55, 415 / 515, H3111, H5111

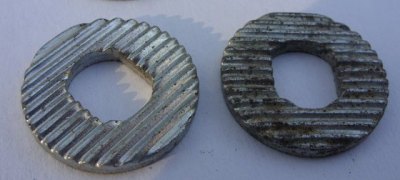

Geriffelte Drehmomentbegrenzungsscheibe gebraucht schwarz, je 1,00 Euro.
Geriffelte Drehmomentbegrenzungsscheibe gebraucht silber, je 1,50 Euro.

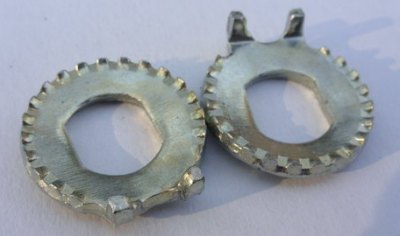

Drehmomentbegrenzungsscheibe, moderne Form, verzinkt,
auch Penta 1zug und Super7,
10 Stück neu 4,50 Euro

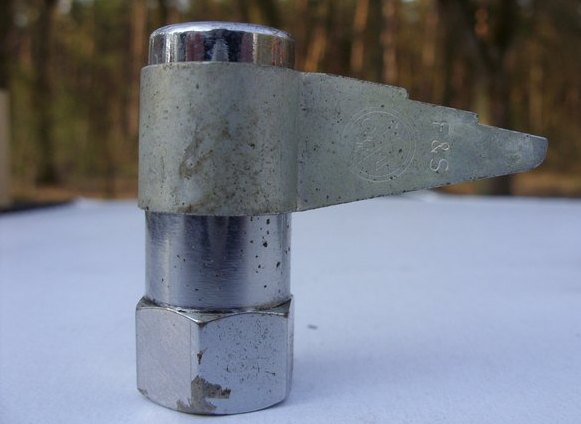

Torpedo Dreigang Einstelllehre
Einstelllehre Ausführung kurz.
Einstelllehre Lagerbestand Neuware lang je 5,00 Euro.
Einstelllehre Lagerbestand Neuware kurz je 4,00 Euro.
Beide passen auf jede Sachs Kettenleitmutter.
Das macht Sinn ab Mod55 bis H3111 Schraubkettchen.
029 und Mod53 haben einen anderen Schaltweg.

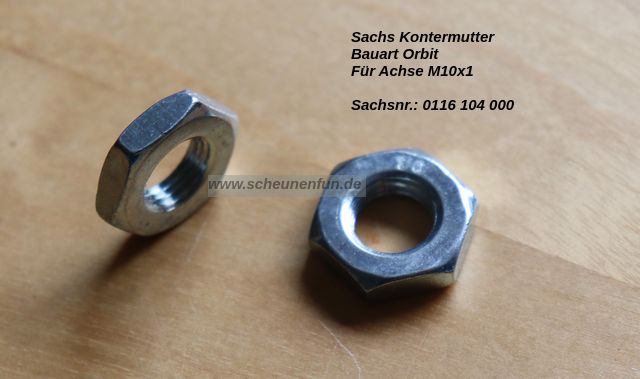

Achsmuttern M10 x 1 und deren Preise.

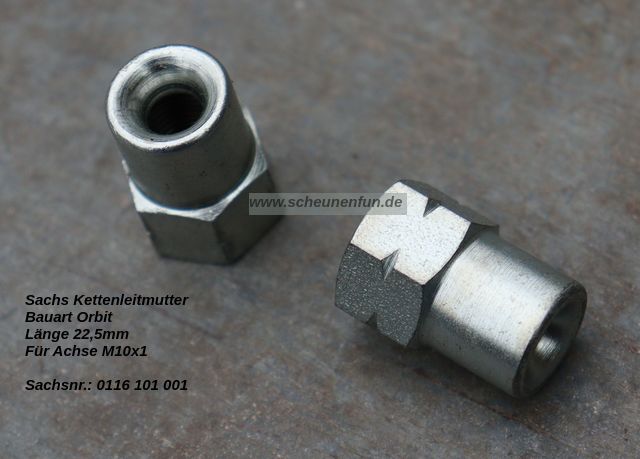

Kettenleitmutter Orbit SW 15 x 23, gebraucht Stück 1,50 - 2,50 je Zustand.

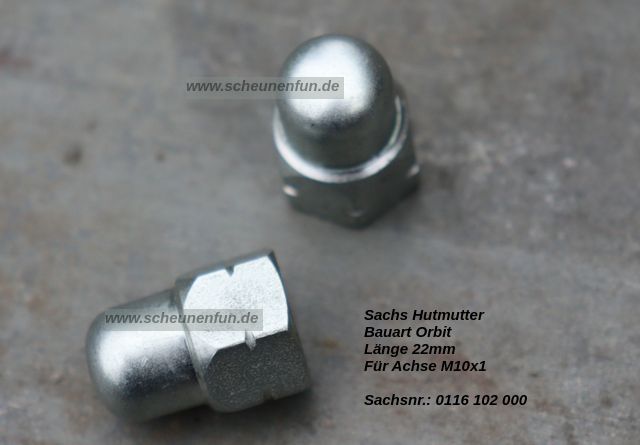

Hutmutter (nicht abgebildet) SW 15 x 23, gebraucht ab 1,00 Euro je Stück.
Sechskantmutter SW 15 x 8
10 Stück neu 4,00 Euro
Unterlegscheiben
Unterlegscheibe Niro SW 10,5 x 2
10 Stück neu 3,50 Euro
Riffelscheibe gehärtet 20 x 9,6 x 3,
oder 20 x 10,5 x 3,
10 Stück neu 4,00 Euro
Fazit:
Die richtige Mutter und das Zubehör
(Siehe auch Beilagteile
.)
rundet die Nabe ab.
Die Drehmomentbegrenzungsscheiben für die abgeflachten Achsen sind unabdingbar.
Die geriffelte Seite gehört an den Rahmen. Sonst dreht sich die Achse im Rahmen mit wenn das Getriebe wirkt.
Die Kontermuttern für die Hakenschlüssel sind manchmal rar.
Ich verwende dann Sechskantmuttern mit SW 22 die bei SRAM für die S7, P5 oder T3 benutzt werden.
